Cấu tạo
Cấp liệu đầu vào (Mỗi đầu)
Năng suất: Lên tới 5 t/h cho một đầu cấp (Thông thường 3 to 5 t/h/đầu cấp)
Hàm lượng bùn: 25 - 50% chất rắn (Thông thường 30 - 40% chất rắn)
Cỡ hạt: 0.03 - 0.8mm (0.07 - 0.5 mm để đạt hiệu quả phân tách tối ưu. Vật liệu có kích thước lớn hơn 0,5 mm trong một số trường hợp được phát hiện làm tăng tốc độ mài mòn.)
Thể tích bùn: Lên đến 16 m³/h cho mỗi đầu (thông thường 8 to 10 m³/h/đầu cấp)

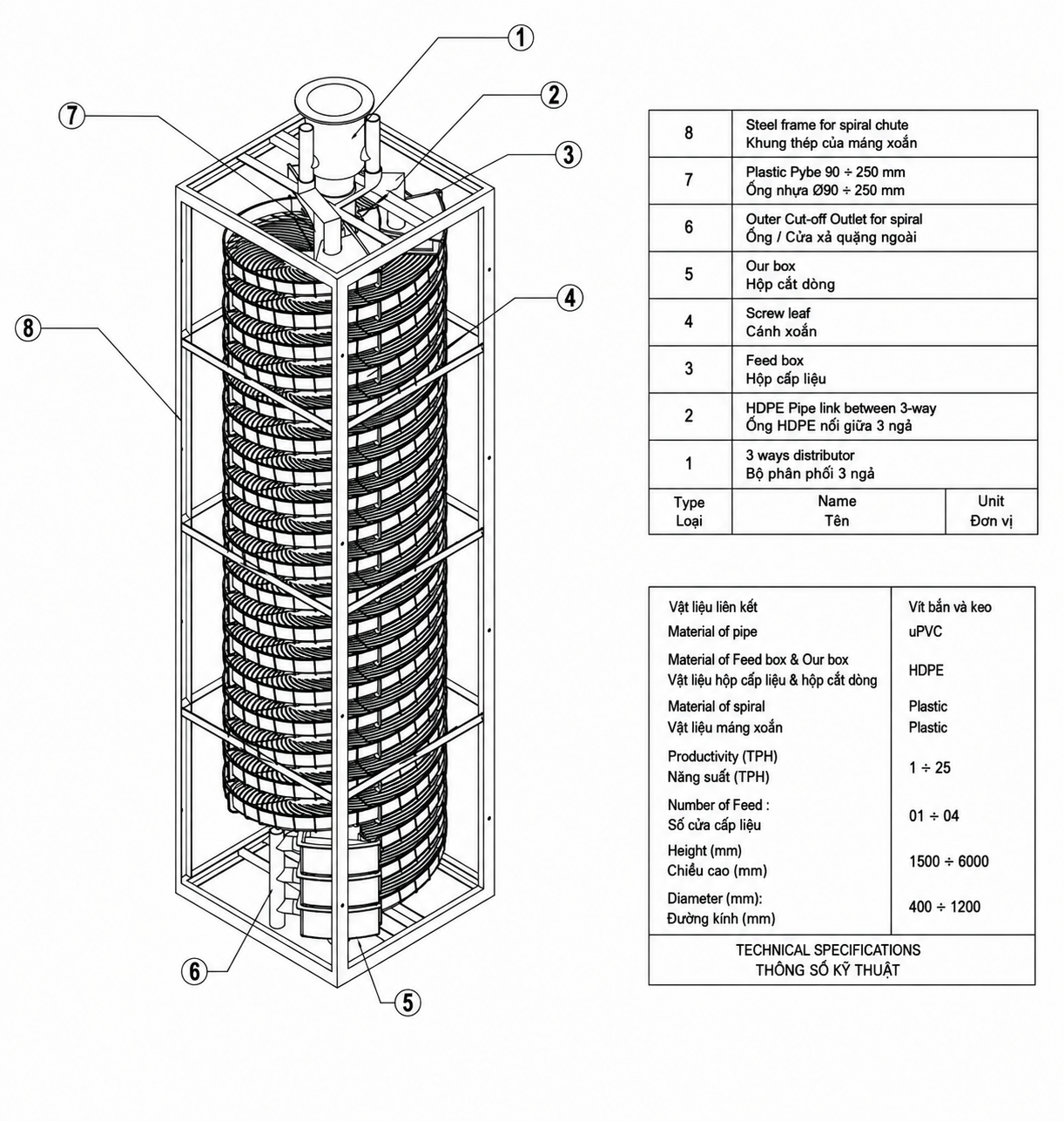

Các thành phần của Vít Xoắn/ Mineral spiral separator components
1. Trụ giữ / Pillars: Made of uPVC plastic
2. Máng xoắn / spiral trough : Made of technical plasitic
3. Bồn chia đình trụ / Divider box : Made of uPVC or HDPE plastic or iron
4. Hộp cấp / Feed box: Made of plastic or iron
5. Hộp ra / Out box: Made of plastic or iron
6. Khung vít / Frames: Made of iron

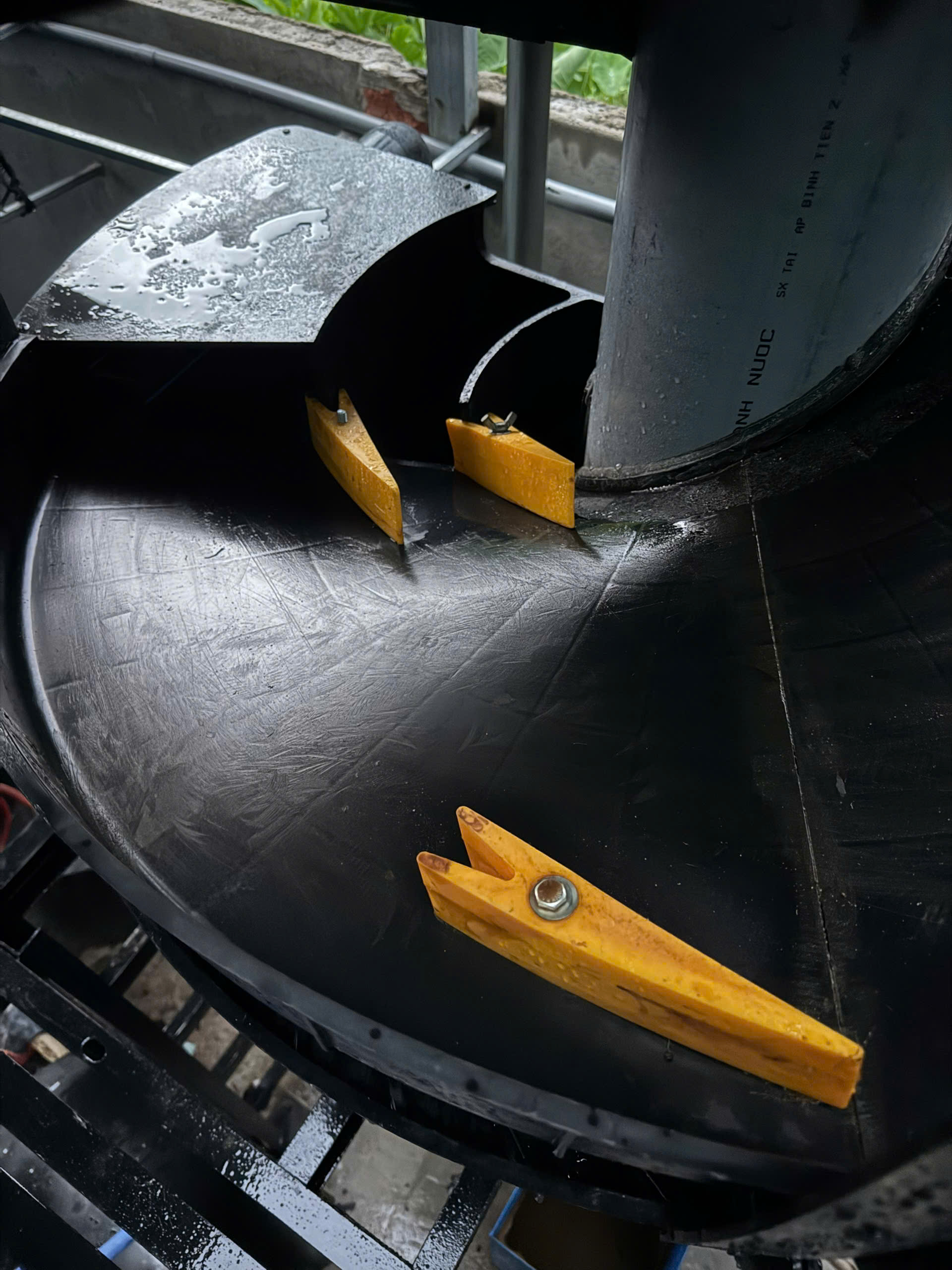

7. Dao cắt dòng / Knife: Made of plastic
8. Nẹp trụ / Splint: Made of plastic or iron

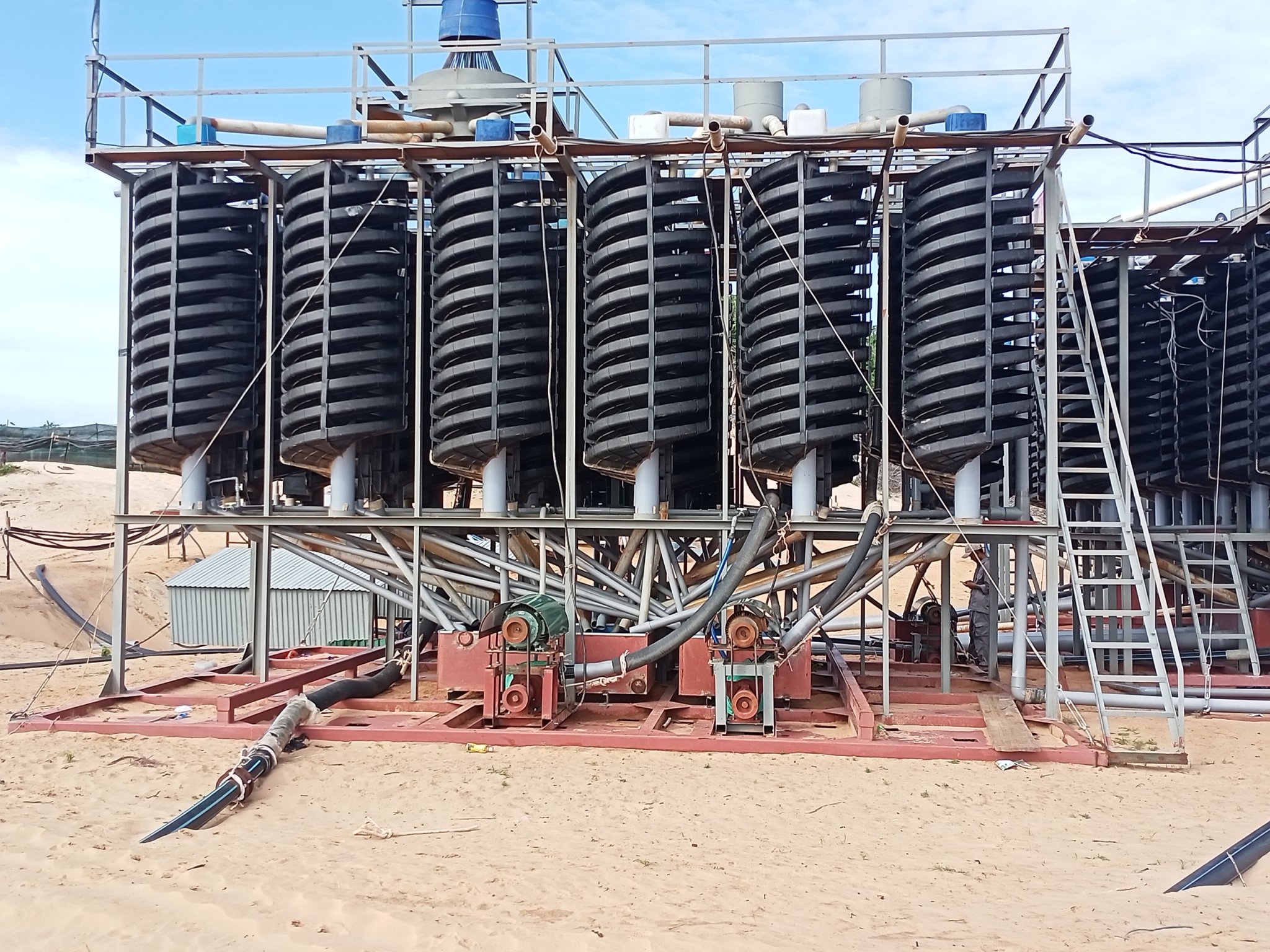

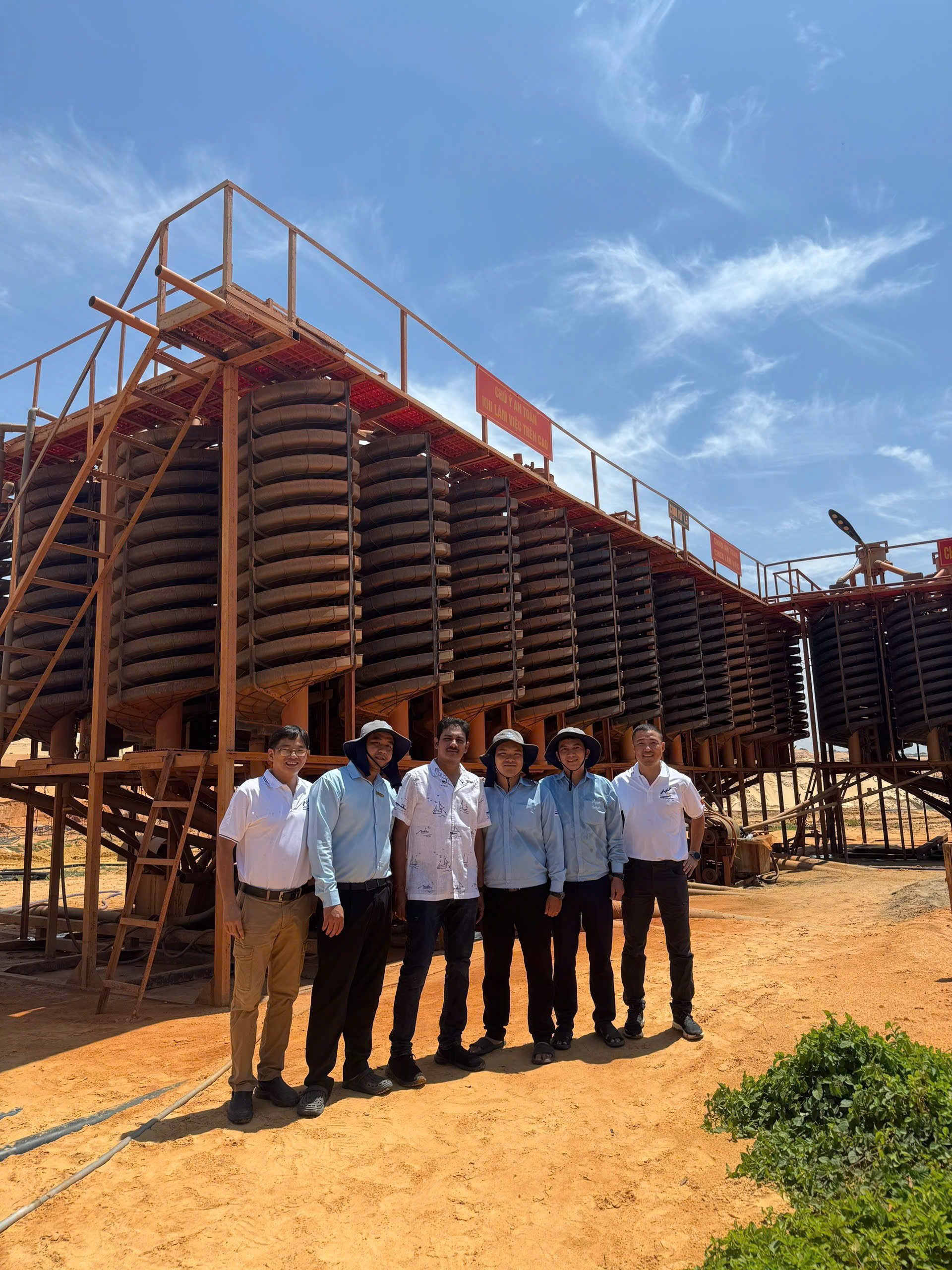

Chúng tôi có Vít Xoắn dạng 3 vòng, 5 vòng và 8 vòng, với bước vít cao, trung bình và thấp. Máy tuyển Vít Xoắn có năng suất đầu vào từ 5 -:- 9 T/h, tùy thuộc vào loại khoáng sản. Thiết bị phù hợp tốt nhất cho loại nguyên liệu có sự chênh lệch tỷ trọng lớn.
We have 3-turn, 5-turn and 8-turn spirals with high-, medium- and low-gradient profiles. Our high-capacity spiral separator provides a per-start tonnage rating of 5 to 9 tph, depending on the mineral type, and is especially suited for the treatment of low-grade ore, where large tonnages are processed.
Ứng dụng/ Application:
Lĩnh vực ứng dụng chính là thu hồi và tuyển nâng cao hàm lượng khoáng sản từ các dòng bùn quặng có hàm lượng trung bình đến cao, trong đó hàm lượng khoáng vật có tỷ trọng cao có thể lên đến 90%.
Vít Xoắn có thể được sử dụng cho cả công đoạn tuyển thô (Rougher) và tuyển tinh (Cleaner).
Các ứng dụng cụ thể bao gồm:
- Chromit (Chromite)
- Cát khoáng (Mineral Sand)
- Quặng sắt (Iron Ore)
- Wolfram / Vonfram (Tungsten)
- Thiếc (Tin)
- Garnet (Garnet)
| Model: | VNS05-3D12V | VNS05-3D18V | ||||||
| Đường kính (mm) | 1100 | 1100 | ||||||
| Khoảng cách vòng (mm) | 900/720/540 | 900/720/540 | ||||||
| Đầu cấp (đầu) | 3 | 3 | ||||||
| Số vòng (vòng) | 12 | 18 | ||||||
| Cỡ hạt cấp (mm) | 0.03 - 1 | 0.03 - 1 | ||||||
| Hàm lượng rắn (%) | 25 - 55 | 25 - 55 | ||||||
| Năng suất (T/h) | 9 -:- 15 | 9 -:- 15 | ||||||
| Kích thước (mm) | 1100 x 1150 x 3100 | 1100 x 1150 x 4500 | ||||||

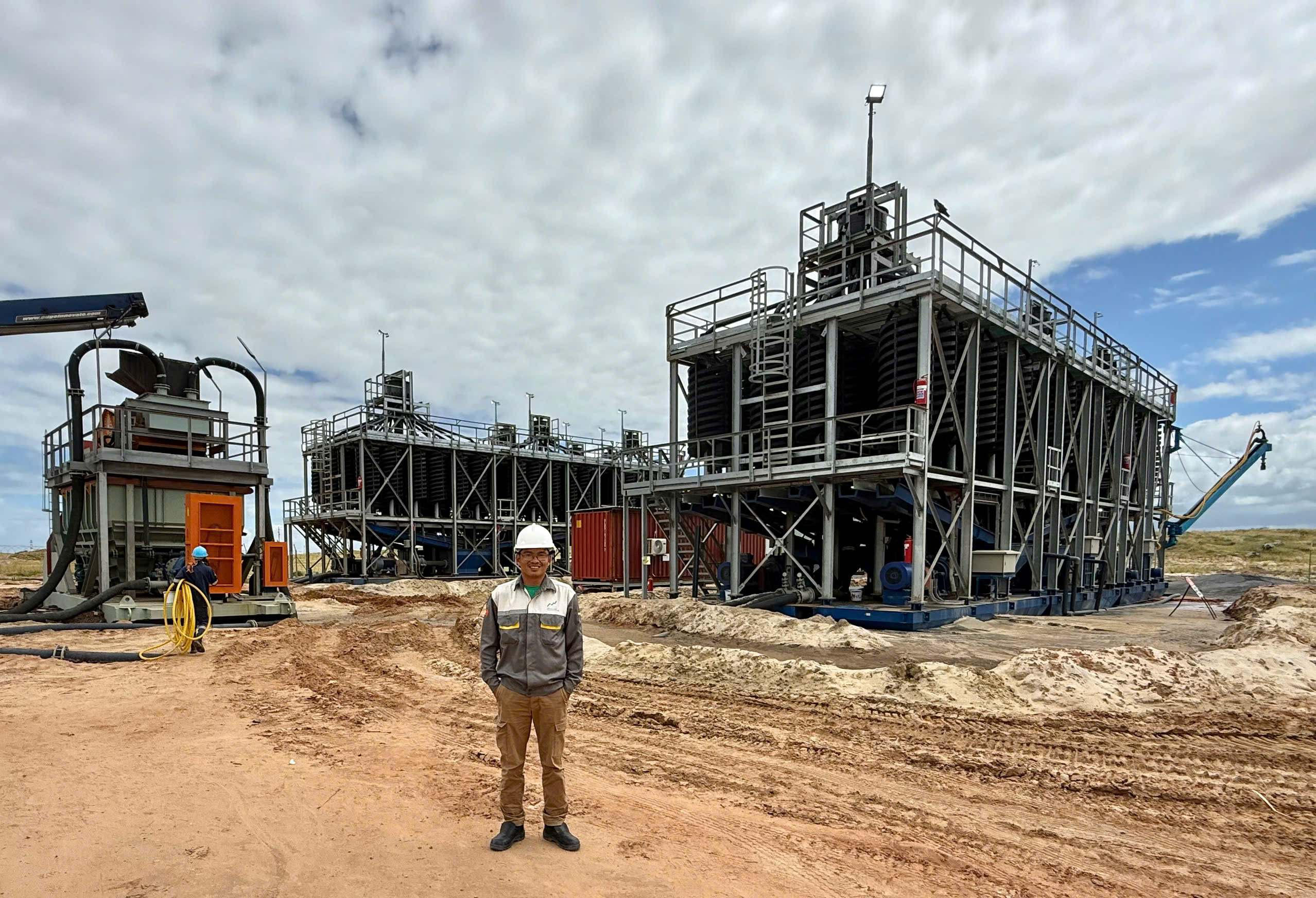

Dịch vụ của chúng tôi / Our services:
Công ty TNHH Thiết Bị Mỏ Việt Nam sẽ giúp các bạn với các giải pháp thiết kế phù hợp cho nhà máy tuyển trọng lực, từ thiết bị thử nghiệm đến dịch vụ hiện trường
Vietnam Mining Equipment company will help you with end-to-end solutions for your gravity concentration plant, from testing equipment through to field service, ongoing optimisation and any maintenance.
+ Thử nghiệm trên các thiết bị Vít Xoắn tại phòng thí nghiệm và nhà máy thí điểm / Test work on spiral concentrators, laboratory and pilot plants
+ Tư vấn về thiết bị tuyển trọng lực Vít Xoắn và nhà máy của bạn. / Consultation on spiral separators and your plant.
+ Vận hành thiết bị tuyển Vít Xoắn / Commissioning of spiral separator and equipment.
+ Tư vấn thiết kế tối ưu hóa nhà máy tuyển trọng lực / Ongoing optimization
+ Hổ trợ thiết kế cho khách hàng / Design assistance to our customers
Kỹ thuật tuyển Vít Xoắn / The Science behind the Spiral
Thiết bị tuyển Vít Xoắn tiêu thụ năng lượng thấp, đơn giản để phân tách khoáng vật dựa trên tỷ trọng hoặc theo hình dạng. Vít xoắn được sử dụng rộng rãi trong khai thác và chế biến khoáng sản. Như một phương pháp để cô đặc trước và đã được chứng minh là hiệu quả về mặt cơ khí và tiết kiệm chi phí
Spiral concentrators are simple low energy-consuming devices that separate minerals mainly on the basis of density or by shape. Spirals are widely used in mineral processing as a method for pre-concentration and have proven to be metallurgically efficient and cost-effective.
Nguyên lý tuyển tách trên một đường xoắn ốc được thực hiện thông qua sự kết hợp tác động của các hạt trong hổn hợp dung dịch lỏng khi chúng di chuyển xuống đáy của đường xoắn ốc. Các lực này bao gồm lực hấm dẫn, lực ly tâm, lực cản thủy động lực học, lực nâng và lực ma sát. Ngoài các lực tác động lên đường xoắn ốc, các đặc tính của bùn chảy theo đường xoắn ốc bao gồm nồng độ chất rắn, tốc độ cấp vào và nước rửa cũng đóng một vai trò quan trọng trong sự phân tách trên đường xoắn ốc.
Separation on a spiral is achieved through a combination of forces that act on particles as they move down the trough of the spiral. These forces include gravitational forces, centrifugal force, hydrodynamic drag, and lift and friction forces. Apart from the forces acting on a spiral, the properties of the slurry flowing on a spiral including, solids concentration, feed rate and wash water also plays an important role in the separation on the spiral.
Trong quá trình phân tách, các hạt năng di chuyển về phía trong của máng, với các hạt có mật độ nhẹ hơn sẽ di chuyển ra rìa ngoài của máng. Trong sự phân tách xoắn ốc khô, các vật liệu được sắp xếp theo hình dạng. Các hạt tròn di chuyển nhanh hơn, bị ép vào chu vi của hình xoắn ốc, từ đó chúng có thể được thu thập riêng biệt với vật liệu không tròn.
During separation, the heavy particles migrate toward the inner region of the trough, with lighter-density particles migrating to the outer edge of the trough. In a dry spiral separation, materials are sorted by shape. Rounder particles travel faster, are forced to the perimeter of the spiral, from where they can be collected separately from non-round material.
Với kinh nghiệm hơn 10 năm trong các ứng dụng chế biến khoáng sản trên toàn thế giới, VNM Equipment là nhà cung cấp hàng đầu về các giải pháp tuyển trọng lực nhằm tối ưu hóa hiệu suất nhà máy tuyển.
With over 10 years’ experience in mineral processing applications across the world, VNM Equipment is a leading supplier of gravity concentration solutions that optimise your plant performance.
VNM Equipment giúp bạn giảm chi phí trên mỗi tấn quặng / VNM Equipment helps you lower your cost per ton
Các kỹ sư của chúng tôi sẽ làm việc với bạn để tối ưu hóa nhà máy tuyển sử dụng Vít Xoắn theo tỷ lệ cấp, nồng độ chất rắn, bổ sung nước rửa và vị trí của dao cắt dòng để tách các chất thải, dòng trung gian và dòng khoáng nặng.
Our process engineers will work with you to optimise your spiral concentrator plant according to feed rate, the solids concentration, the wash water addition and the position of the cutters or splitters used to separate the tailings, middling and concentrate streams
