Mô tả

Hydrocyclone (Cyclone thủy lực) là thiết bị dùng để phân cấp và tách các hạt rắn trong hỗn hợp quặng – nước (slurry) dựa trên sự khác nhau về kích thước, khối lượng riêng và lực ly tâm.
Hỗn hợp slurry được cấp vào cyclone theo phương tiếp tuyến với áp suất nhất định, tạo dòng xoáy mạnh bên trong. Các hạt thô hoặc có tỷ trọng lớn di chuyển về phía thành cyclone và thoát xuống cửa đáy (Underflow), trong khi các hạt mịn hoặc nhẹ hơn cùng phần lớn nước di chuyển vào tâm dòng xoáy và thoát qua cửa tràn phía trên (Overflow).
Hydrocyclone có kết cấu đơn giản, không có bộ phận chuyển động, năng suất cao và vận hành liên tục, được sử dụng rộng rãi trong các dây chuyền tuyển khoáng và phân cấp quặng.

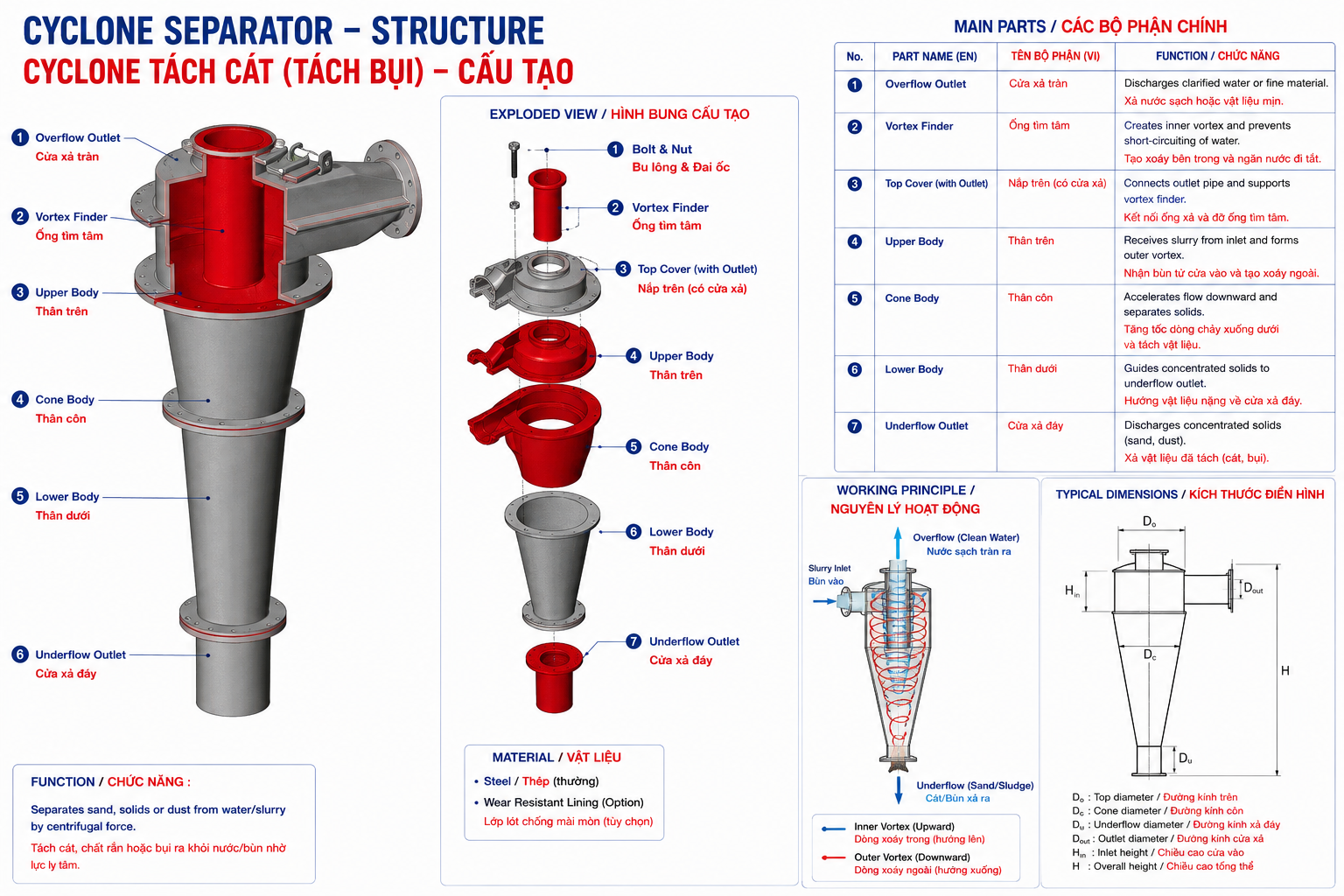

Nguyên lý hoạt động

Cyclone là thiết bị phân cấp và phân ly thường được sử dụng trong quá trình chế biến khoáng sản. Thiết bị hoạt động dựa trên nguyên lý phân ly bằng lực ly tâm, kết hợp với trọng lực và lực cản của chất lỏng.

Hỗn hợp vật liệu cần phân cấp được cấp vào cyclone qua cửa cấp liệu dưới một áp suất nhất định, tạo ra dòng xoáy mạnh theo dạng xoắn ốc bên trong thân cyclone.

Dựa trên sự khác biệt về kích thước hạt và/hoặc tỷ trọng, dưới tác động đồng thời của lực ly tâm, lực hướng tâm, trọng lực, lực nổi và lực cản của chất lỏng, các hạt thô hoặc có tỷ trọng lớn sẽ di chuyển theo quỹ đạo xoắn ốc hướng xuống dưới thành cyclone và được xả ra ngoài qua cửa xả cát (underflow).

Trong khi đó, các hạt mịn hoặc có tỷ trọng thấp hơn sẽ tập trung về vùng trung tâm của dòng xoáy và di chuyển theo dòng xoắn ốc hướng lên trên, sau đó được xả ra ngoài qua ống tràn (overflow).

Nhờ nguyên lý này, cyclone có khả năng phân cấp và phân ly hiệu quả vật liệu thành hai dòng sản phẩm: dòng hạt thô/tỷ trọng cao và dòng hạt mịn/tỷ trọng thấp, đáp ứng yêu cầu của nhiều công đoạn trong chế biến khoáng sản.

Ứng dụng

Thiết bị Cyclone thủy lực (Hydrocyclone) được sử dụng rộng rãi trong khai thác và chế biến khoáng sản để phân cấp, phân ly và xử lý bùn quặng. Một số ứng dụng phổ biến gồm:

- Phân cấp kích thước hạt: Phân tách các hạt thô và hạt mịn dựa trên kích thước hạt.
- Chế biến khoáng sản: Được sử dụng trong tuyển vàng, đồng, thiếc, vonfram, quặng sắt, chì-kẽm, mangan và nhiều loại khoáng sản khác.
- Phân cấp trong mạch nghiền: Kết hợp với máy nghiền bi và các thiết bị nghiền khác để đưa hạt thô quay trở lại nghiền tiếp, trong khi hạt mịn được đưa sang công đoạn tiếp theo.
- Khử bùn (Desliming): Loại bỏ các hạt bùn mịn khỏi quặng trước các công đoạn tuyển tiếp theo.
- Loại bỏ cát thô (Degritting): Tách các hạt cát thô hoặc tạp chất có kích thước lớn khỏi dòng bùn quặng.
- Cô đặc và tách nước: Được sử dụng như một công đoạn sơ bộ để giảm lượng nước trong bùn quặng.
- Xử lý quặng đuôi: Phân cấp và phân tách vật liệu trong dòng quặng đuôi để tiếp tục thu hồi khoáng sản có giá trị hoặc xử lý thải bỏ.
- Vận hành trong mạch kín: Thường được lắp đặt trong mạch nghiền kín nhằm nâng cao hiệu quả nghiền và kiểm soát kích thước sản phẩm đầu ra.

Ưu điểm

Cyclone có cấu tạo đơn giản, kích thước nhỏ gọn, hiệu quả phân cấp cao, không có bộ phận chuyển động và chi phí vận hành, bảo trì tương đối thấp.
